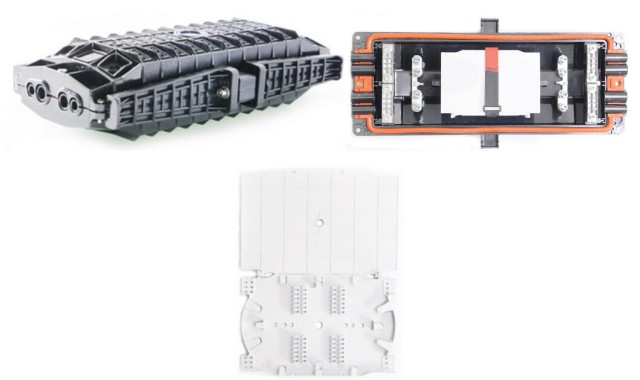

FOSCIC8 Inline Type Fiber Optic Splice Closure (FOSC) ist eine mechanische Abdichtung für wiederverwendbare Anwendungen.
Spezifikation:
|
Modell |
FOSCIC8 |
|
Typ |
Inline-Typ |
|
Anzahl der Einlass-/Auslassöffnungen |
8 Anschlüsse |
|
Kabeldurchmesser |
4 Anschlüsse × 16 mm, 4 Anschlüsse × 20 mm |
|
Maximale Kapazität |
Bunchy: 96 Fasern; Band: 288 Fasern |
|
Kapazität pro Spleißkassette |
Bunchy: einlagig: 12 Fasern; zweilagig: 24 Fasern; Band: 6 Stück |
|
Anzahl der Spleißkassetten |
4 Stück |
|
Körpermaterial |
PC |
|
Dichtungsmaterial |
Thermoplastischer Gummi |
|
Montageverfahren |
Freiluft-, Erd-, Rohrleitungs-, Wandmontage, Schacht |
|
Dimension |
450 (L) × 220 (B) × 110 (H) mm |
|
Nettogewicht |
2,8–3,3 kg |
|
Temperatur |
-40℃~65℃ |
Hauptkomponenten:
|
Artikel |
Name |
Verwendung |
Menge |
|
1 |
Wohnen (unten) |
Zum Schutz der Spleißstellen von Glasfaserkabeln |
1 Stück |
|
2 |
Unterkunft (Abdeckung) |
Zum Schutz der Spleißstellen von Glasfaserkabeln |
1 Stück |
|
3 |
Einsteckplatte |
Um die Gehäuse zu reparieren |
2 Paare |
|
4 |
Spleißplatte |
Zum Reparieren von Glasfaser-Spleißschutzhülsen |
Max. 4 Stück |
|
5 |
Stiftung |
Zur Befestigung von Glasfaserkabeln, Zugentlastungselementen und Spleißkassetten |
1 Stück |
|
6 |
Dichtungsring |
Zum Abdichten von Boden und Deckel |
1 Satz |
|
7 |
Stecker |
Um leere Öffnungen abzudichten |
8 Stück |
|
8 |
Bolzen |
Zum Befestigen von Boden und Deckel |
1 Satz |
Standardzubehör:
|
Artikel |
Name |
Verwendung |
Menge |
|
9 |
Schutzhüllen für Glasfaserverbindungen |
Zum Schutz von Glasfaserverbindungen |
Gleiches gilt für die Kapazität |
|
10 |
Nylonkrawatte |
Um Pufferrohre mit innenliegenden Fasern zu fixieren |
8 Stück |
|
11 |
Isolierband |
Um den Kabeldurchmesser zur Befestigung zu vergrößern |
1 Rolle |
|
12 |
Dichtungsband |
Um den Kabeldurchmesser für die Dichtungsmuffe zu vergrößern |
1 Rolle |
|
13 |
Hängehaken |
Für die Freileitungsinstallation |
2 Stück |
|
14 |
Erdungsdraht |
Zum Anschluss an ein Erdungsgerät |
1 Stück |
|
15 |
Schleiftuch |
Zum Polieren von Glasfaserkabeln |
1 Stück |
|
16 |
Etikettenpapier |
Zur Kennzeichnung von Fasern |
1 Satz |
|
17 |
M8-Schlüssel |
Zum Verschrauben der Gehäuse- und Einsteckplattenbolzen |
1 Stück |
|
18 |
M6-Schlüssel |
Zum Anschrauben kleiner Gehäusebolzen |
1 Stück |
|
19 |
M10-Schlüssel |
Zum Anschrauben von Muttern für das Festigkeitselement |
1 Stück |
|
20 |
Benutzerhandbuch |
Installationsanleitung |
1 Stück |
Optionales Zubehör:
|
Artikel |
Name |
Verwendung |
Menge |
|
1 |
Ventil |
Zur Durchführung von Druck- und Dichtungsprüfungen |
1 Stück |
|
2 |
Erdungsvorrichtung |
Zur Gewinnung metallischer Komponenten aus Glasfaserkabeln |
1 Satz |
|
3 |
Pufferrohr |
Zum Schutz der Fasern und zur Befestigung auf Spleißkassetten |
spezifiziert |
|
4 |
Trockenmittel |
Um die Luft im FOSC nach dem Versiegeln zu trocknen |
1 Beutel |
