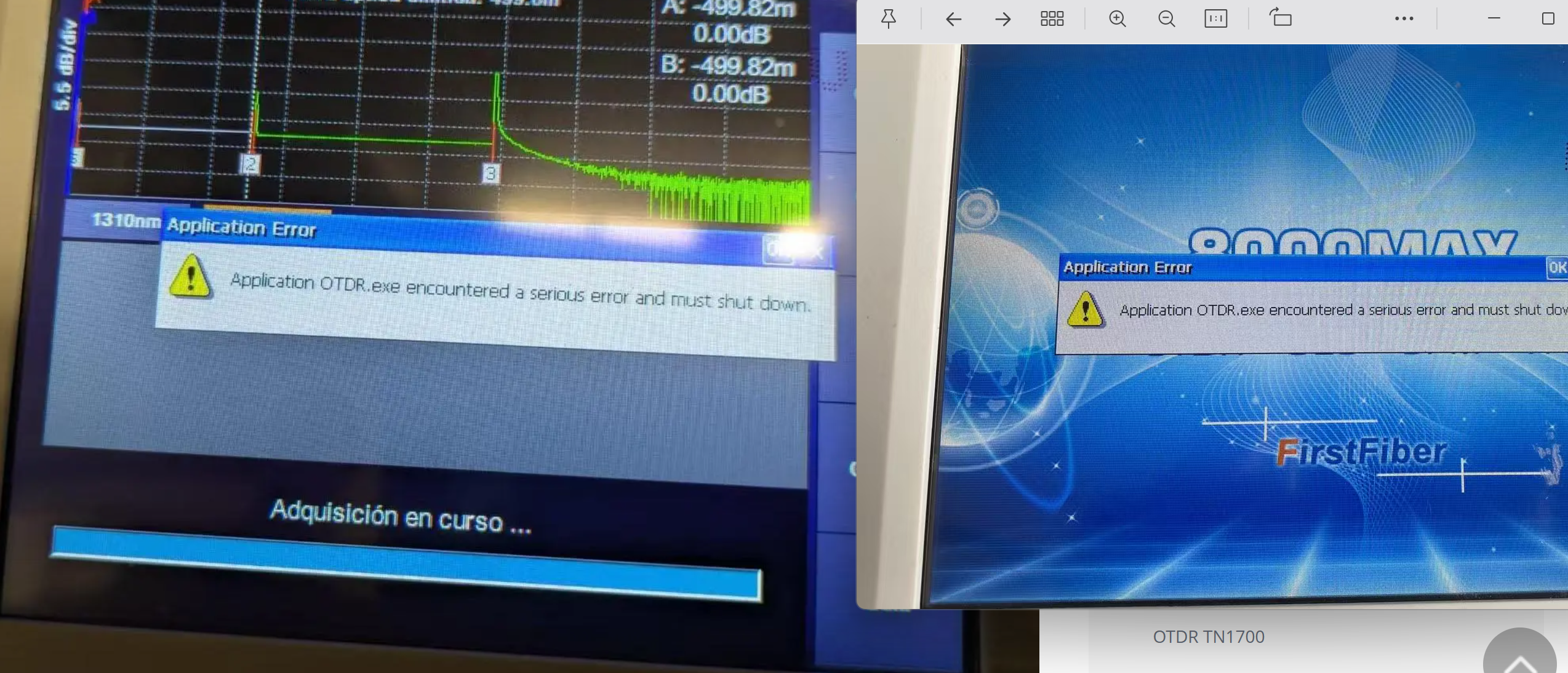

| Voraussetzungen & Vorbereitung Firmware-Vorbereitung: Verwenden Sie einen externen Kartenleser, um die System-Flash-Binärdatei zu kopieren. EBOOTSD.nb0 in das Stammverzeichnis einer SD-Karte. |

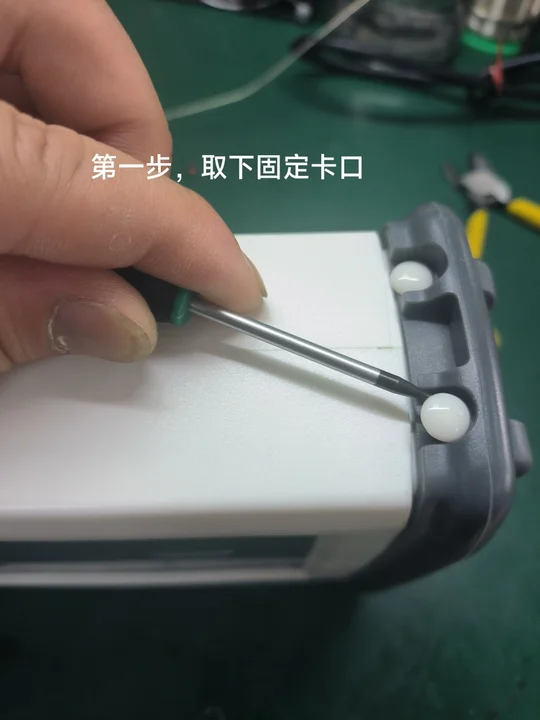

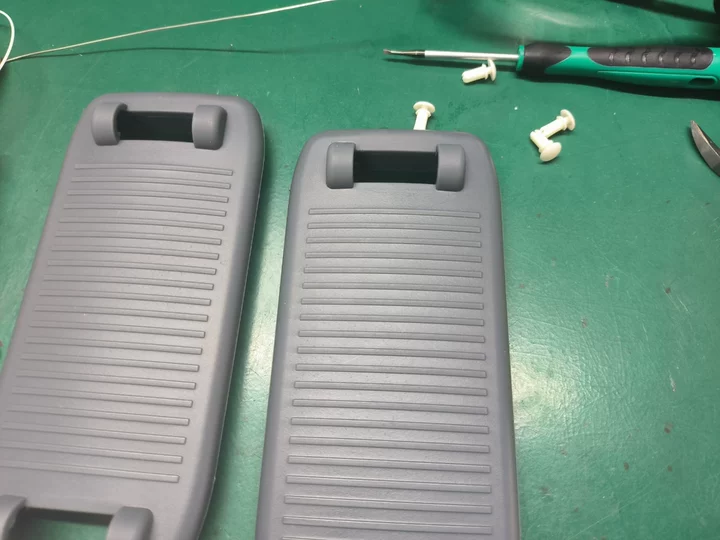

| Schritt 1: Entfernen Sie die Befestigungsklammer. Die Sicherungsklammern/Halterungen samt zugehörigem Befestigungsmaterial vorsichtig lösen und entfernen. Zubehör.   |
| Schritt 2: Batteriefach entfernen Schrauben Sie die Abdeckung des Batteriefachs ab, entfernen Sie die Schutzplatte und entnehmen Sie die Batterie vorsichtig. Pack.   |
| Schritt 3: Hinteres Gehäuse abnehmen Suchen und entfernen Sie die sechs mit Pfeilen markierten Schrauben auf der Rückseite. Trennen Sie die Abdeckung vorsichtig und heben Sie sie ab. das hintere Gehäuse des Geräts.   |
| Schritt 4: Legen Sie die blinkende SD-Karte ein. Legen Sie die vorbereitete SD-Karte mit der System-Flash-Datei EBOOTSD.nb0 in den SD-Kartensteckplatz des Geräts ein. Kartenschlitz.   |
| Schritt 5: Programmieranschluss freigeben Lösen und entfernen Sie die beiden mit Pfeilen gekennzeichneten Befestigungsschrauben, um das interne System freizulegen. Schnittstelle zum Flashen/Programmieren auf der Leiterplatte.   |
| Schritt 6: Die Programmierpins kurzschließen Verwenden Sie ein geeignetes leitfähiges Werkzeug (z. B. eine Präzisionspinzette), um den vorgesehenen Anschluss kurzzuschließen. Programmieren Sie die mit dem Pfeil gekennzeichneten Pin-Öffnungen und setzen Sie dann vorübergehend den Akku wieder ein, um die Stromversorgung sicherzustellen. Leistung.  |
| Schritt 7: Starten Sie den Flash-Vorgang Halten Sie den Ein-/Ausschalter gedrückt. Sobald Sie den Startton des Geräts hören, Entfernen Sie das Kurzschlusswerkzeug sofort. Auf dem Bildschirm erscheint die Systeminitialisierungsaufforderung: „Systemaktualisierung, bitte warten...“.   |
| Schritt 8: Fortschritt der Datenübertragung Nach einigen Sekunden erscheint ein Ladebalken auf dem Bildschirm, der anzeigt, dass das System Die Firmware-Daten werden erfolgreich von der SD-Karte gelesen.  |
| Schritt 9: Status der abgeschlossenen Blinkphase Sobald der Fortschrittsbalken 100 % erreicht hat, startet das Gerät automatisch in Windows Embedded. CE 6.0 Desktop-Layout, Bestätigung eines erfolgreichen Flash-Vorgangs.  |
Phase 2: Aktualisierung der Systemsoftware auf dem Gerät
| Führen Sie die folgenden Schritte aus, um die grundlegende Softwareumgebung unter Windows CE zu initialisieren und einzurichten. |
Schrittweise Systemsoftware-Aktualisierung
|
Schritt 1: Zugriff auf Gerätedateispeicher |
|
Schritt 2: Ziel-OTDR-Verzeichnis öffnen |
|
Schritt 3: Führen Sie den OTDR-Softwarekern aus. |
|
Schritt 4: Systemeinstellungen aufrufen |
|
Schritt 5: Firmware- und Software-Upgrade durchführen |
